Analisi Tecnica e Perizia Vetrate a Norma di Legge a Milano
L'accertamento strumentale della conformità dei vetri installati in opera è indispensabile per tutelare l'incolumità degli occupanti e individuare oggettivamente le responsabilità contrattuali di serramentisti, progettisti e amministratori. Lo Studio Tecnico Calchera esegue a Milano e in Lombardia ispezioni non distruttive per verificare il rispetto cogente della norma UNI 7697:2021 nell'ambito di Consulenze Tecniche di Parte (CTP) e procedimenti di Accertamento Tecnico Preventivo (ATP).
Rischio Legale
Responsabilità civile e penale per vetri non a norma o privi di stratifica.
Norma UNI 7697:2021
Criteri cogenti di sicurezza post-rottura, classi d'impatto e test HST.
Rilievi Laser
Metrologia ottica avanzata per l'analisi non distruttiva sul serramento.
Il Rischio Legale e Penale di un Vetro Non Conforme
L'installazione o il mantenimento di una lastra vetrata non rispondente ai prospetti della norma UNI 7697 (richiamata dal D.Lgs. 81/2008 per i luoghi di lavoro e dal Codice del Consumo) in un edificio residenziale, scolastico, direzionale o commerciale costituisce una grave violazione degli obblighi di sicurezza. In caso di urto accidentale o rottura con lesioni personali, il fornitore dei serramenti, il direttore dei lavori (direzione lavori condominiale), l'amministratore di condominio o il datore di lavoro possono essere chiamati a rispondere in sede civile (artt. 1667, 1669 e 2051 c.c.) e penale per l'assenza di vetri stratificati o temprati di sicurezza certificati secondo la norma UNI EN 12600.

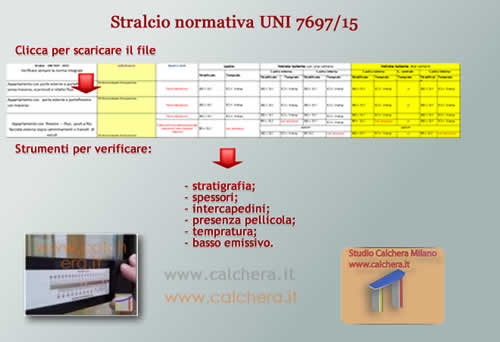

Sintesi della Norma UNI 7697:2021: Criteri Obbligatori di Sicurezza
- Porte-Finestre e Vetrate ad Altezza Uomo: Obbligo tassativo di lastra di sicurezza antinfortunio su entrambi i lati accessibili (classe minima di resistenza all'impatto da corpo molle $2\text{B}2$ per vetro stratificato o $1\text{C}1$ per vetro temprato, in funzione della quota).
- Finestre con Altezza da Terra inferiore a $100\text{ cm}$ ($h < 1,00\text{ m}$): Obbligo di vetro stratificato di sicurezza per la lastra interna (ed esterna se vi è rischio di caduta frammenti su aree sottostanti transitabili) ogniqualvolta il bancale si trovi a meno di $100\text{ cm}$ dal piano di calpestio.
- Parapetti, Balaustre e Vetrate Anticaduta nel Vuoto: Obbligo assoluto di vetro stratificato di sicurezza con classe minima $1\text{B}1$ progettato per garantire la capacità portante residua post-rottura e impedire la precipitazione nel vuoto.
- Trattamento Termico Heat Soak Test (HST - UNI EN 14179-1): Reso obbligatorio dall'aggiornamento normativo per le lastre di vetro temprato termicamente poste ad altezze superiori a $4,00\text{ m}$ o in facciata/copertura, al fine di eliminare il rischio di rotture spontanee causate da inclusioni critiche di solfuro di nichel ($\text{NiS}$).
| Applicazione Edilizia (UNI 7697:2021) | Quota da Calpestio / Rischio | Requisito Minimo Lastra (UNI EN 12600) |
|---|---|---|
| Porte-Finestre e Porte Interne Vetrate | Qualsiasi quota ($0 \div 250\text{ cm}$) - Impatto umano | Vetro stratificato min. $2\text{B}2$ (es. $33.1$ o $44.1$ con $\text{PVB} \ge 0,38\text{ mm}$) |
| Finestre in Abitazioni e Uffici | Bancale a quota $h < 100\text{ cm}$ dal pavimento | Lastra interna stratificata min. $2\text{B}2$; esterna stratificata se cade nel vuoto |
| Parapetti e Vetrate Fisse a Tutta Altezza | Rischio di caduta nel vuoto (dislivello $> 100\text{ cm}$) | Vetro stratificato strutturale min. $1\text{B}1$ (intercalare $\text{PVB} \ge 0,76\text{ mm}$ / SGP) |
| Vetrate in Quota, Lucernari e Facciate | Altezza $H > 4,00\text{ m}$ - Caduta frammenti dall'alto | Vetro stratificato $1\text{B}1$/$2\text{B}2$; se temprato, obbligatorio ciclo HST |
🔍 Rilievi Strumentali Laser e Diagnostica Integrata sui Serramenti
Senza smontare il telaio né arrecare alcun danno agli infissi esistenti, lo Studio Tecnico Calchera esegue una verifica multiparametrica in situ mediante spessimetro laser ottico Glass Buddy Bohle e strumentazione peritale certificata:
- Misurazione Millimetrica degli Spessori: Verifica della rispondenza delle singole lastre (es. $4\text{ mm}$, $6\text{ mm}$, $8\text{ mm}$) e della camera distanziatrice rispetto al capitolato d'acquisto per contestare eventuali vizi costruttivi e difformità dei serramenti.
- Accertamento della Stratifica di Sicurezza (PVB): Individuazione ottico-rifrattiva certa del numero e dello spessore dei film plastici intercalari (es. $33.1$, $44.2$) all'interno del vetro stratificato.
- Localizzazione del Trattamento Basso-Emissivo (Low-E): Controllo della presenza e della corretta faccia di posa (solitamente faccia #3 o #2) del coating metallico selettivo o basso-emissivo.
- Verifica Gas Argon con Termoflussimetria Invernale: Qualora si contestino carenze di isolamento, condensa sulle finestre, muffa e spifferi, abbiniamo al rilievo laser il controllo della presenza del gas Argon nel vetrocamera mediante termoflussimetria in opera (con misura continua minima di 3 giorni ed esclusivamente nel periodo invernale per determinare la trasmittanza reale $U_g$) e l'ispezione con Operatore Termografico Certificato di 2° Livello UNI EN ISO 9712 tramite termocamera radiometrica FLIR.
FAQ sulla Verifica di Conformità dei Vetri UNI 7697:2021
In cosa consiste la perizia vetri secondo la norma UNI 7697:2021?
Consiste in un'ispezione tecnica forense che, mediante spessimetro laser ottico (Glass Buddy Bohle), rileva senza smontaggio l'esatta composizione stratigrafica del vetrocamera o del vetro monolitico installato (spessore delle lastre, presenza di film plastici PVB nei vetri stratificati, intercapedini e rivestimenti Low-E). I dati confluiscono in una perizia tecnica asseverata che attesta se i serramenti rispettano le classi minime di sicurezza ($1\text{B}1$, $2\text{B}2$, $1\text{C}1$) imposte dalla norma UNI 7697:2021.
L'indagine strumentale laser danneggia il serramento o i vetri?
Assolutamente no. I rilievi vengono condotti con tecnologia ottico-laser a riflessione totalmente non distruttiva (PND). Lo strumento viene semplicemente appoggiato sulla superficie della lastra e, in pochi secondi, misura con precisione sub-millimetrica gli spessori dei vetri, delle pellicole stratificate e delle camere d'aria senza estrarre il vetrocamera dal telaio.
È possibile verificare contemporaneamente anche la presenza del gas Argon nel vetrocamera?
Sì. Mentre la stratigrafia del vetro e il trattamento basso-emissivo sono rilevabili in qualsiasi stagione tramite spessimetro laser, l'accertamento scientifico della presenza ed efficienza del gas Argon all'interno del vetrocamera (attraverso la misura della trasmittanza termica centrale $U_g$) viene eseguito dallo Studio Tecnico Calchera mediante termoflussimetria in opera, con monitoraggio continuo della durata minima di 3 giorni (72 ore) ed esclusivamente nel periodo invernale.
Dubiti che i vetri dei tuoi nuovi serramenti o del tuo condominio rispettino la norma di sicurezza UNI 7697:2021?
Richiedi una Verifica Certificata
