Diagnostica Scientifica per Vizi di Isolamento
Questo estratto tecnico illustra un'analisi radiometrica reale effettuata dallo Studio Tecnico Calchera. L'indagine mira a fornire evidenza strumentale per la contestazione di difetti costruttivi legati all'involucro edilizio e alla posa degli infissi.
Metodologia Radiometrica
Per la valutazione del rischio muffa e della qualità termica, applichiamo i protocolli della norma UNI EN ISO 13788.
Il parametro fondamentale rilevato è il fattore di temperatura superficiale interna ($f_{Rsi}$). Attraverso l'uso di una termocamera professionale (FLIR T440), mappiamo le isoterme per verificare se la temperatura della parete scende sotto la soglia critica di condensazione.
- 🔹 Tecnico Certificato: Arch. Mauro Calchera (Livello 2 ISO 9712)
- 🔹 Soglia fRsi obiettivo: 0.68
- 🔹 Allarme Isolamento: Attivato per temperature inferiori a 20.2°C
1. VERIFICA ISOLAMENTO PARETI (fRsi)
L'immagine seguente mostra la mappatura termica di una parete perimetrale. Le aree in blu indicano un'anomalia termica significativa dove il valore di isolamento non rispetta i minimi normativi.

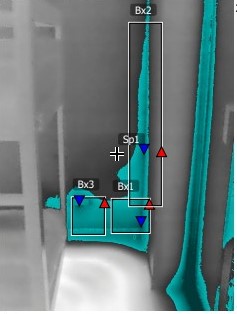

Fig 1. Analisi isotermica: le zone contrastanti evidenziano ponti termici strutturali non risolti.
2. ANALISI NODI E INFILTRAZIONI ARIA
La diagnosi prosegue con l'analisi dei nodi di posa dei serramenti. Attraverso la visualizzazione dei gradienti termici, è possibile identificare il passaggio di flussi d'aria esterna (spifferi) dovuti a sigillature inefficienti.

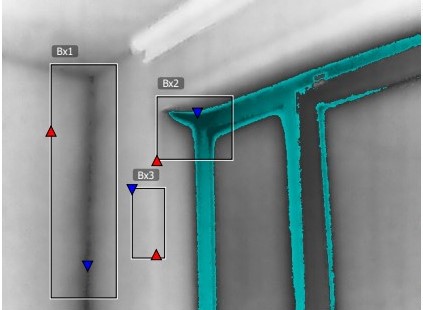

Fig 2. Rilievo radiometrico su telaio scorrevole: evidenza di vizi di posa prestazionali.
Queste evidenze, documentate nel report finale, costituiscono la prova tecnica oggettiva necessaria per richiedere interventi correttivi in garanzia o per supportare un'azione legale CTP/CTU.
