Report Tecnico Strumentale: Analisi Insufflaggio e Trasmittanza
Al fine di individuare oggettivamente le zone con anomalie su porzioni di pareti perimetrali (murature con intercapedine oggetto di precedente intervento di insufflaggio), lo Studio ha condotto un'indagine diagnostica combinata: termografia passiva ad alta risoluzione e successiva misurazione in situ della trasmittanza termica.
Indagine Termografica
Mappatura all'infrarosso per individuare vuoti e carenze nel materiale isolante insufflato.
Termoflussimetria
Misurazione in opera del reale valore di trasmittanza termica (U) della muratura.
Certificazione
Elaborazione dati secondo normative UNI EN ISO 9869 e UNI EN ISO 9712.
Riferimenti Normativi e Procedura
Le operazioni sono state condotte in stretta osservanza dei protocolli ufficiali:
- UNI EN ISO 9712:2012 - Prove non distruttive, qualificazione e certificazione del personale (Operatore Livello 2).
- UNI EN ISO 9869-1:2015 - Isolamento termico: Misurazione in opera della resistenza e della trasmittanza termica mediante termoflussimetro.
1. Indagine Termografica Passiva

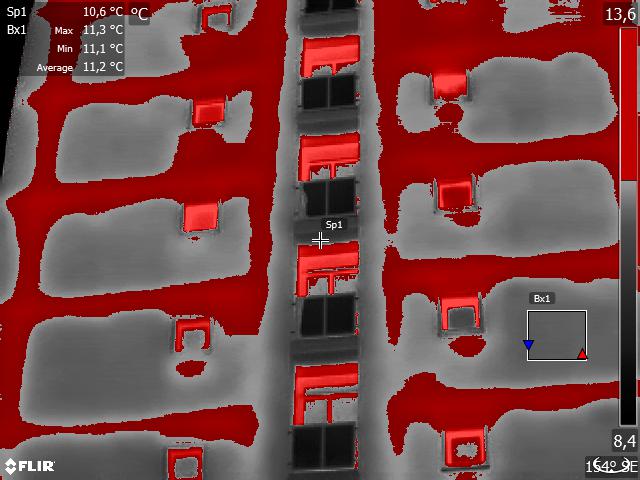

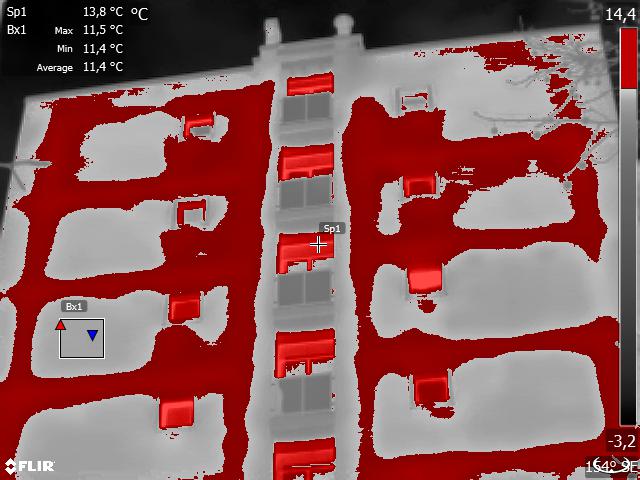

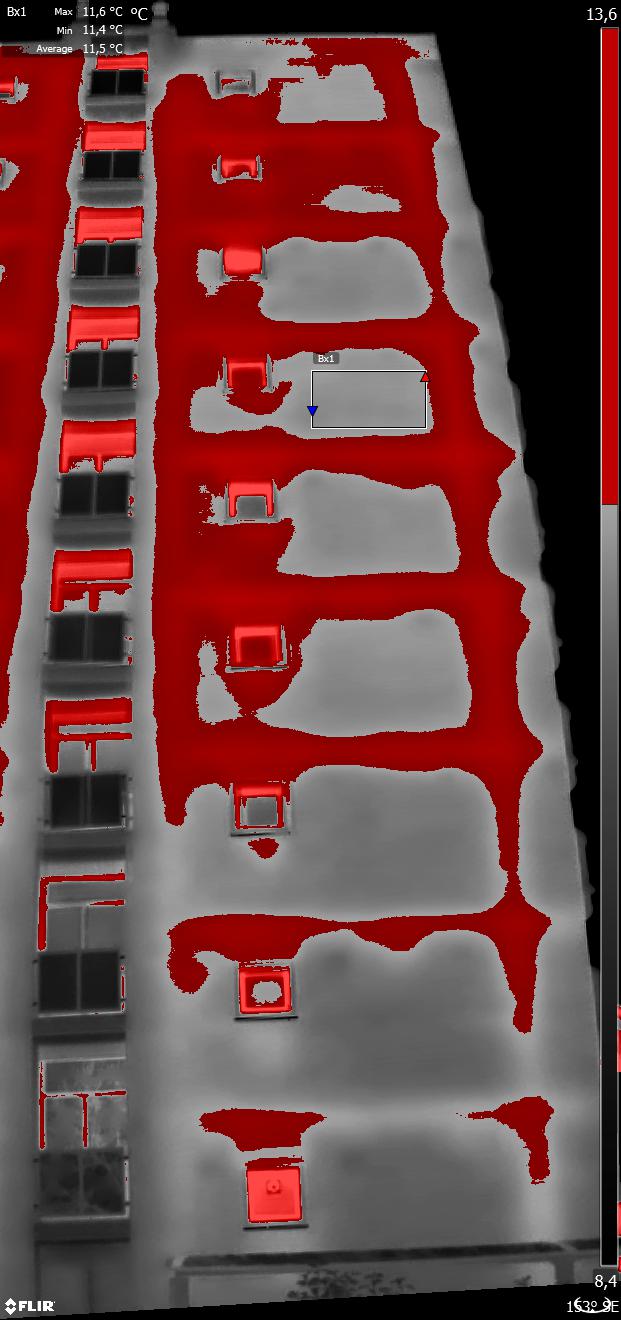

Per ogni termogramma, raggruppato ed elaborato con software dedicato, sono state individuate le porzioni di muratura lato esterno con temperatura superficiale omogenea (escludendo l'ossatura in cemento armato come pilastri e travi). Impostando una specifica soglia di allarme, il software ha isolato le aree anomale, chiaramente riconducibili a carenza di materiale isolante insufflato o a densità difforme.
2. Misura della Trasmittanza in Opera (Termoflussimetro)
La trasmittanza in opera è stata calcolata utilizzando la formula normativa $U = \frac{q}{T_i - T_e}$. Le misurazioni sono state processate con il metodo delle medie progressive per garantire un dato di conduttanza stabilizzato, riducendo il margine di errore globale intrinseco della misurazione in situ.
| Ubicazione e Dettaglio Misura | Acquisizioni | Trasmittanza (U) |
|---|---|---|
| Fabbricato 1 - Prospetto Interno Intervalli di 10 min. |
463 campioni | 0.221 W/m²K |
| Fabbricato 1 - Prospetto Esterno Intervalli di 10 min. |
427 campioni | 0.298 W/m²K |
| Fabbricato 2 - Lato Ingresso Durata 49 ore |
293 campioni | 0.667 W/m²K |
Strumentazione Tecnica Impiegata
- Datalogger: Sistema ALMEMO 2590-4AS (Convertitore A/D 16 bit, precisione ±0,03%).
- Piastra Flussimetrica: Sensore FQA017C Tipo 117 in resina epossidica (Precisione 5%).
- Sonde di Temperatura: Termocoppie tipo T (CuCuNi) di contatto, sensibilità 48,2µV/°C.
- Termocamera: FLIR Serie T ad alta risoluzione termica e spaziale.
FAQ: Domande Frequenti sulla Verifica dell'Isolamento
Come si verifica se l'insufflaggio è stato eseguito correttamente?
Il metodo più affidabile è l'indagine termografica passiva. Questa rileva la mappa termica della parete, evidenziando sotto forma di "macchie" fredde (o calde, a seconda della stagione) le zone in cui il materiale isolante non è arrivato, si è assestato o è stato posato con densità insufficiente.
Cos'è la misura della trasmittanza in opera e a cosa serve?
È un test strumentale (termoflussimetria) regolato dalla norma ISO 9869 che misura la reale dispersione di calore di un muro esistente. A differenza dei calcoli teorici, fornisce un valore esatto (U) fondamentale per progettare riqualificazioni energetiche precise, dirimere contenziosi su lavori mal eseguiti o accedere a specifiche detrazioni fiscali.
Quanto dura un rilievo termoflussimetrico?
Per ottenere un dato statisticamente valido e conforme alla normativa, la strumentazione (sensori e datalogger) deve rimanere installata sulla parete per un periodo minimo che varia solitamente dalle 72 ore (3 giorni) fino a oltre una settimana, a seconda delle condizioni climatiche e dello sfasamento termico della muratura.
