Ricerca Guasti e Diagnostica a Impianto in Tensione

L'ispezione termografica a infrarossi rappresenta il metodo più sicuro ed efficace per la manutenzione predittiva degli impianti elettrici civili e industriali. Attraverso sensori radiometrici ad altissima risoluzione, individuiamo sovraccarichi, squilibri di fase e morsetti allentati molto prima che questi degenerino in interruzioni di servizio o principi di incendio.

Diagnostica PnD

Ispezione non distruttiva senza fermo macchine o interruzioni di rete.

Prevenzione Incendi

Rilevamento di hot-spot critici prima del collasso termico dell'isolante.

Analisi Forense

Certificazione delle anomalie con operatore ISO 9712 Livello II.

Il Vantaggio Operativo: L'indagine termografica viene eseguita rigorosamente a impianto acceso e sotto carico nominale. L'operatore rileva la mappatura termica in tempo reale, senza impattare sulla produttività o sulla continuità dei servizi aziendali.

Caso Studio: Hot-Spot Invisibile a Occhio Nudo

Durante un collaudo in un complesso direzionale a Milano, abbiamo riscontrato un'anomalia severa su un quadro di distribuzione secondario. Mentre i quadri principali registravano un comportamento termico corretto, il componente difettoso (perfetto all'esame visivo) stava raggiungendo il limite di fusione.

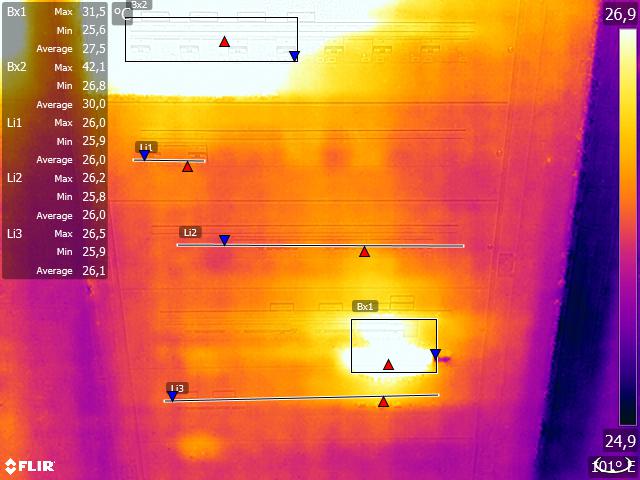

Termogramma quadro elettrico normale
1. Quadro Normale (26,9°C)
Mappatura termica di un quadro principale adiacente che lavora a temperature d'esercizio corrette e uniformi.

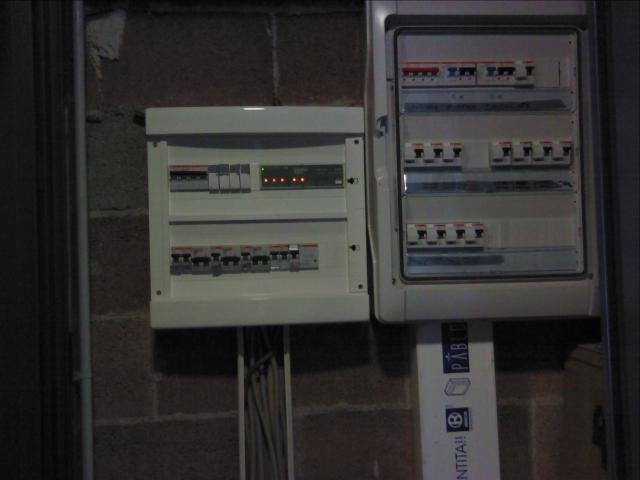

Quadro elettrico difettoso ispezione visiva
2. Quadro Critico (Visibile)
Il quadro secondario difettoso si presenta esteriormente perfetto, senza segni di bruciature o fumo.
Termogramma hot spot quadro elettrico 56 gradi
3. Rilevazione IR (56,8°C)
La termografia rivela un surriscaldamento estremo dell'interruttore e dei cablaggi sottostanti, prossimi al limite di fusione dell'isolante.

Estrazione Dati Strumentali

  • Quadri Principali (Piani 3, 4, 6): da 26°C a 31°C - Impianto termicamente bilanciato e nella norma.
  • Interruttore Quadro Secondario: 56,8°C - Anomalia Critica da probabile falso contatto interno. Rischio di imminente corto circuito.
  • Cablaggi Sottostanti: 45,9°C - Propagazione del calore per conduzione con progressivo degrado delle guaine isolanti.

FAQ: Diagnostica Elettrica Termografica

Perché è necessaria la termografia sui quadri elettrici?

La maggior parte dei guasti elettrici (falsi contatti, ossidazioni, sbilanciamento delle fasi) genera un surriscaldamento progressivo prima di causare il cedimento del componente. La termografia "vede" queste anomalie in fase embrionale, sventando incendi e fermi impianto costosi.

L'impianto deve essere spento durante l'indagine?

No, al contrario. Per rilevare correttamente le anomalie termiche è indispensabile che l'impianto sia acceso e stia lavorando sotto il suo normale carico di esercizio da almeno 30 minuti.

Ogni quanto andrebbe programmata l'ispezione?

Per industrie, uffici strutturati e condomini, si consiglia una verifica annuale. Spesso questo controllo è esplicitamente richiesto dalle compagnie di assicurazione per convalidare le polizze incendio o ottenere sconti sul premio assicurativo.
