Analisi Termografica dei Ponti Termici e dell'Involucro Edilizio a Milano
L'ispezione termografica all'infrarosso sulle murature perimetrali e sulle facciate è il metodo diagnostico non distruttivo (PND, norma UNI EN 13187) più rigoroso per individuare dispersioni energetiche, discontinuità di isolamento e vizi costruttivi occulti. Lo Studio Tecnico Calchera esegue a Milano e in Lombardia mappature radiometriche per condomìni, studi legali e privati, supportando progetti di ristrutturazione facciate, diagnosi energetiche condominiali e perizie tecniche di parte (CTP).
Ponti Termici
Individuazione radiometrica delle dispersioni su travi, pilastri e nodi strutturali non isolati.
Vizi e Distacchi
Verifica del rischio di distacco intonaci e controllo della corretta posa dei cappotti termici.
Diagnosi Energetica
Base strumentale oggettiva per verifiche ex Legge 10/91, calcolo fRsi e riqualificazioni.

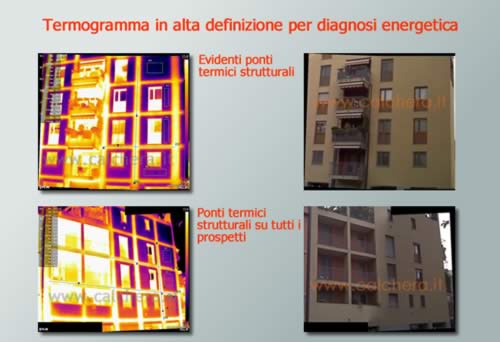

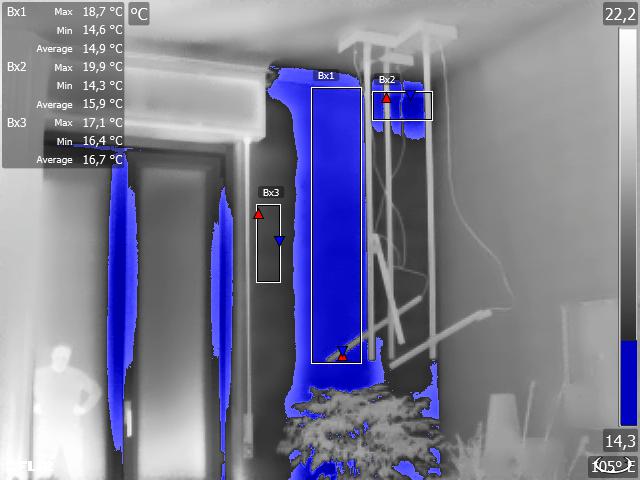

I rilievi radiometrici eseguiti in regime invernale mettono in luce con precisione millimetrica le dispersioni causate dai ponti termici di forma (geometrici) e di struttura (costruttivi), caratterizzati da un'elevata trasmittanza termica lineare ($\Psi$, espressa in $\text{W/(m}\cdot\text{K)}$ secondo le norme UNI EN ISO 10211 e UNI EN ISO 14683). Nodi quali cordoli di solaio, pilastri, travi in calcestruzzo armato, cassonetti e spallette dei serramenti, se non correttamente coibentati, determinano un drastico abbassamento della temperatura superficiale interna ($T_{si}$) e l'innalzamento dell'umidità relativa superficiale ($UR_{si} > 80\%$), innescando la formazione di muffa sui muri e condensa superficiale.
Applicazioni Tecniche e Forensi dell'Indagine Termografica sulle Murature
L'ispezione combinata (esterna sui prospetti dell'edificio e interna negli alloggi soggetti a patologie) costituisce una prova tecnica fondamentale per:
- Verifica Strumentale dei Ponti Termici e Calcolo del Fattore $f_{Rsi}$: Accertamento di conformità alla Legge 10/91 e determinazione in opera del fattore di temperatura superficiale secondo la norma UNI EN ISO 13788: $$f_{Rsi} = \frac{T_{si} - T_e}{T_i - T_e}$$ Se il valore $f_{Rsi}$ misurato sul nodo murario risulta inferiore al limite minimo di legge ($f_{Rsi} < f_{Rsi,\min}$), il vizio costruttivo dell'impresa è matematicamente provato in sede di perizia tecnica asseverata o Accertamento Tecnico Preventivo (ATP).
- Controllo Qualità e Vizi dei Cappotti Isolanti (ETICS - UNI/TR 11715): Individuazione non distruttiva di vizi e difetti di coibentazione, quali pannelli posati con fughe aperte, assenza di incollaggio a cordolo perimetrale, tasselli non isolati che generano ponti termici puntuali ($\chi$) e infiltrazioni dietro il rivestimento.
- Verifica Sicurezza Facciate e Distacco Intonaci: Mediante termografia attiva sulle facciate e analisi termografica del distacco d'intonaco o del klinker/piastrelle, rileviamo le cavità d'aria sub-superficiali e le infiltrazioni d'acqua che precedono il crollo di porzioni di rivestimento (perizia distacco intonaco facciata).
- Analisi Dispersioni Serramenti, Vetri e Termoflussimetria Invernale: Oltre a mappare i ponti termici di installazione tra controtelaio e muratura (vizi costruttivi dei serramenti e condensa su finestre, muffa e spifferi), abbiniamo la misura della trasmittanza termica delle murature ($U$) e il controllo della presenza del gas Argon nel vetrocamera mediante termoflussimetria in opera (indagine eseguita con misura continua minima di 3 giorni ed esclusivamente nel periodo invernale per determinare la trasmittanza reale $U_g$).
🔬 Eccellenza Strumentale FLIR e Qualifica UNI EN ISO 9712 Livello II
In ambito peritale e giudiziario, l'affidabilità metrologica dell'apparecchiatura e la certificazione del tecnico sono determinanti. Lo Studio Tecnico Calchera impiega esclusivamente termocamere radiometriche professionali FLIR con matrice sul piano focale da $640 \times 480$ pixel reali (fino a $1,2\text{ Megapixel}$ con tecnologia UltraMax™), ottiche intercambiabili calibrate e sensibilità termica $\text{NETD} < 30\text{ mK}$ ($0,03\text{ }^\circ\text{C}$).
Ogni rilievo in situ e ogni report termografico sono eseguiti e firmati personalmente da un Operatore Termografico Certificato di 2° Livello UNI EN ISO 9712 e CTU del Tribunale di Milano, garantendo la piena opponibilità legale della prova nei contenziosi civili (artt. 1667 e 1669 c.c.).
| Anomalia Termica / Costruttiva | Grandezza Fisica e Criterio Diagnostico | Norma Tecnica di Riferimento |
|---|---|---|
| Ponte Termico Lineare e Strutturale | Anomalia di temperatura $T_{si}$, trasmittanza lineare $\Psi$ e indice $I_T$ | UNI EN 13187, UNI EN ISO 10211 |
| Rischio Muffa e Condensa Superficiale | Fattore di temperatura $f_{Rsi} < f_{Rsi,\min}$ e soglia critica $UR_{si} \ge 80\%$ | UNI EN ISO 13788 (Monitoraggio 7 gg) |
| Trasmittanza Murature e Gas Argon Vetri | Misura termoflussimetrica in opera di $U$ e $U_g$ (min. 3 giorni in inverno) | ISO 9869 (Pareti / Vetrocamera) |
| Qualifica Operatore e Report PND | Compensazione di emissività $\varepsilon$, $T_{\text{rifl}}$ e firma Livello II | UNI EN ISO 9712 (Livello II) |
Costi dell'Indagine Termografica su Facciate e Murature a Milano
L'ispezione termografica completa per le facciate di uno stabile condominiale (rilievo radiometrico esterno su tutti i prospetti e verifica interna a campione negli alloggi critici) parte da € 1.500,00 (oltre oneri di legge), mentre per la singola unità immobiliare è possibile consultare il tariffario dedicato al costo della termografia per analisi muffa e ponti termici. L'importo comprende il sopralluogo strumentale con operatore di 2° Livello ISO 9712, l'elaborazione radiometrica dei termogrammi e la stesura della relazione tecnica preliminare al capitolato lavori o alla direzione lavori condominiale.
FAQ: Diagnosi Energetica, Ponti Termici e Termografia Facciate
Cos'è esattamente un ponte termico nella muratura e perché fa formare la muffa?

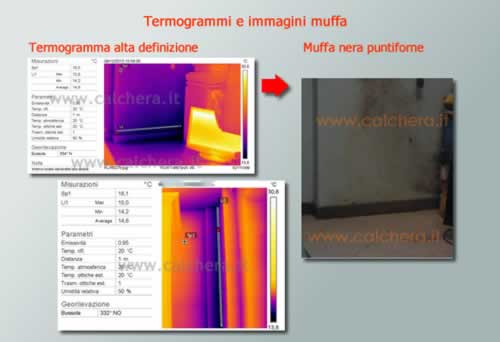

Un ponte termico è una discontinuità dell'involucro edilizio in cui si verifica un flusso termico dispersivo concentrato verso l'esterno. Si manifesta dove cambiano i materiali costruttivi (es. incontro tra tamponamento in laterizio e pilastro o trave in calcestruzzo armato) o dove varia la geometria della parete (spigoli, balconi aggettanti, controtelai delle finestre). In corrispondenza del ponte termico la temperatura superficiale interna ($T_{si}$) si abbassa: non appena l'umidità relativa superficiale supera l'$80\%$ ($f_{Rsi} < f_{Rsi,\min}$ secondo UNI EN ISO 13788), si innesca la germinazione delle spore di muffa anche in assenza di condensa visibile.
La termocamera permette di individuare il rischio muffa prima che compaiano le macchie nere?
Sì. Incrociando la mappa radiometrica della temperatura superficiale del muro ($T_{si}$) acquisita dalla termocamera FLIR con i parametri microclimatici interni ($T_i$, $UR_i$ e punto di rugiada $T_d$) registrati tramite termoigrometro di precisione o monitoraggio igrotermico continuo per 7 giorni, l'operatore certificato di 2° Livello UNI EN ISO 9712 individua preventivamente tutti i nodi critici soggetti a condensazione e colonizzazione micotica.
Serve noleggiare un ponteggio o una piattaforma aerea per eseguire la termografia delle facciate?
No, nella quasi totalità dei casi non serve alcun ponteggio. Le nostre termocamere radiometriche ad alta risoluzione ($640 \times 480$ pixel nativi con tecnologia UltraMax™) sono corredate da teleobiettivi al germanio che consentono di ispezionare con nitidezza millimetrica anche i piani alti delle facciate condominiali operando da terra o da coperture limitrofe; per le coperture non accessibili possiamo inoltre integrare ispezioni aeree con droni.
Come si verificano insieme ai ponti termici anche la trasmittanza del muro e il gas Argon nei vetri?
Mentre la termografia localizza visivamente e geometricamente i ponti termici e i difetti di posa del cappotto, la misura quantitativa della trasmittanza termica delle pareti ($U$) e la verifica della presenza ed efficienza del gas Argon nei vetrocamera ($U_g$) vengono eseguite dallo Studio mediante termoflussimetria in opera (secondo la norma ISO 9869), con un monitoraggio continuo della durata minima di 3 giorni (72 ore) ed esclusivamente nel periodo invernale.
